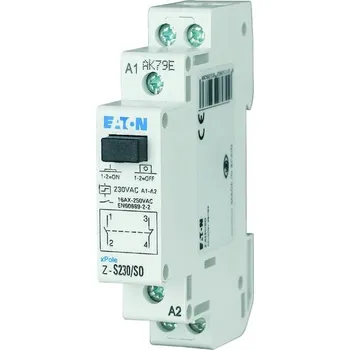

230 V, 16 A, šířka 17,5 mm, výška 70 mm, hloubka 60 mmInstalační impulsní relé Eaton Z-S230/SO (kód 265283) je určené pro spínání elektrických obvodů v domovních, komerčních a průmyslových aplikacích. Toto jednopólové relé nabízí řídicí napětí 230 V AC a jmenovitý proud 16 A.
Instalační impulsní relé Eaton Z-S230/SO (kód 265283) je určené pro spínání elektrických obvodů v domovních, komerčních a průmyslových aplikacích. Toto jednopólové relé nabízí řídicí napětí 230 V AC a jmenovitý proud 16 A. Má jeden spínací (NO) a jeden rozpínací (NC) kontakt, což umožňuje jeho využití pro různé aplikace jako je ovládání osvětlení, klimatizace nebo vytápění.
Relé má kompaktní konstrukci s rozměry: hloubka 60 mm, šířka 17,5 mm a výška 70 mm. Je navrženo pro montáž na DIN lištu, což usnadňuje jeho integraci do stávajících rozvaděčů a elektrických instalací. Vestavný rozměr víčka je 45 mm. Instalace je jednoduchá díky dostatečně dimenzovaným svorkám, které umožňují připojení jednodrátových i vícedrátových vodičů s průřezem od 0,5 do 10 mm² nebo lankových vodičů s dutinkou s průřezem od 0,5 do 6 mm².
Relé se vyznačuje nízkou provozní hlučností a nízkou spotřebou elektrické energie, což jej činí vhodným pro aplikace, kde je kladen důraz na minimalizaci hluku a energetickou úsporu. Každým impulzem dojde ke změně stavu kontaktů relé, což umožňuje snadné ovládání například běžnými instalačními tlačítky. V případě potřeby lze relé ovládat ručně pomocí tlačítka umístěného na těle zařízení.
Přístroj je vyroben z nehořlavých materiálů bez obsahu chlóru a halogenů, což zvyšuje jeho bezpečnost. Všechny svorky (jak pro cívku, tak pro kontakty) jsou chráněny posuvnými clonkami, které zamezují nechtěnému připojení vodičů pod svorku.
Relé splňuje požadavky normy ČSN EN 60669 a je kompatibilní s ostatními instalačními přístroji stejné řady. Pro aplikace, kde jsou využívány doutnavky a paralelní zapojení tlačítek, je nutné použít kompenzační blok kondenzátorů Z-S/KO k zajištění správné funkce systému.
Výrobce Eaton je renomovaným odborníkem v oblasti domovní a průmyslové elektroinstalace, což zaručuje kvalitu a spolehlivost jejich produktů. Relé Eaton Z-S230/SO je součástí jejich široké nabídky jističů, proudových chráničů, rozvodnic a dalších elektroinstalačních zařízení.
